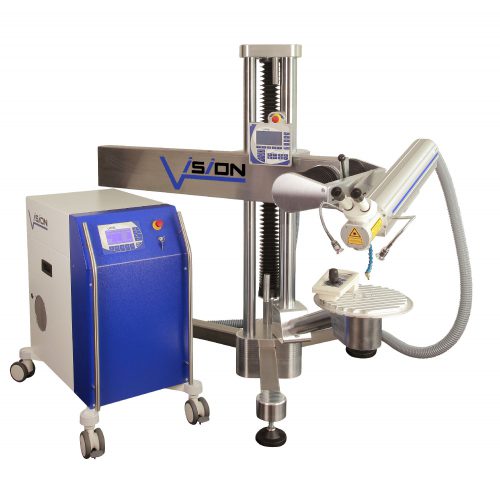

LWI V Unixx III

In jedem Fall: Produktiv und präzise!

Entwickelt für Anwender, die auf alles vorbereitet sein müssen.
Höchste Präzision, egal ob für die Reparatur tonnenschwerer Formen, die Bearbeitung
kleiner Werkzeuge oder das Schweißen großer Blechgehäuse.

In Verbindung mit einem
FLEXX Laserschweißgerät ist die UNIXX III Workstation für jede Schweißaufgabe gerüstet.



Spezifikationen

Technische Daten LWI V 120W Nd:YAG
Laserschutzklasse 4
Strahlenquelle Nd:YAG, blitzlampengepumpt, gepulst
Wellenlänge 1064 nm
max. Impulsenergie 70 Joule
max. Impulsleistung 17 kW
max. mittlere Ausgangsleistung 120 W
Pulsenergieeinstellung Spannung oder PWM Funktion
Spannung 160-500 V
Pulsdauer 1-20 ms
Pulswiederholrate 1 -20 hz
Puls Fill 10 - 100 %
PWM mode 1 - 100 %
Brennweite 190 mm
Spotdurchmesser 200 µm - 2mm, motorisch verstellbar
Beobachtungsoptik Leica Stereomikroskop, 20-fach Okulare
Beleuchtung Arbeitsbereich zweifach LED Kaltlicht, schalt- und dimmbar
Parameterspeicher 50 Sätze mit Namen speicherbar
Energiemesssystem integriert
Steuerung Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartexts
Schnittstellen RS232, CAN-Bus
Schutzgaszufuhr zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse
Kühlsystem vollständig integriert, geschlossen, Wasser/Luft- Wärmetauscher mit temperaturgesteuertem Lüfter
weitere Kühloption Anschluss für externen Rückkühler mit automatischem Kaltanlaufschutz durch Bypass- Steuerung im Gerät.
elektrischer Anschluss 3-phasig, 400 V / 50 Hz
Energieverbrauch 4 kW
Anlagengröße
Technische Daten LWI V Nd:YAG 150 W
Laserschutzklasse 4
Strahlenquelle Nd:YAG, flashlamp, pulsed
Wellenlänge 1064 nm
max. Impulsenergie 70 joule
max. Impulsleistung 17 kW
max. mittlere Ausgangsleistung 150 W
Pulsenergieeinstellung Spannung oder PWM Funktion
Spannung 160-500V
Pulsdauer 1-20 ms
Pulswiederholrate 1-20 hz
Puls Fill 10 - 100 %
PWM mode 1 - 100 %
Brennweite 190 mm
Spotdurchmesser 200 µm - 2mm, motorisch verstellbar
Beobachtungsoptik Leica Stereomikroskop, 20-fach Okulare
Beleuchtung Arbeitsbereich zweifach LED Kaltlicht, schalt- und dimmbar
Parameterspeicher 50 Sätze mit Namen speicherbar
Energiemesssystem integriert
Steuerung Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartexts
Schnittstellen RS232, CAN-Bus
Schutzgaszufuhr zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse
Kühlsystem vollständig integriert, geschlossen, Wasser/Luft- Wärmetauscher mit temperaturgesteuertem Lüfter
weitere Kühloptionen Anschluss für externen Rückkühler mit automatischem Kaltanlaufschutz durch Bypass- Steuerung im Gerät.
elektrischer Anschluss 3-phasig, 400 V / 50 Hz
Energieverbrauch 4 kW
Anlagengröße
Technische Daten LWI V Nd:YAG 200 W
Laserschutzklasse 4
Strahlenquelle Nd:YAG, blitzlampengepumpt, gepulst
Wellenlänge 1064 nm
max. Impulsenergie 70 joule
max. Impulsleistung 17 kW
max. mittlere Ausgangsleistung 200 W
Pulsenergieeinstellung Spannung oder PWM Funktion
Spannung 200-500V
Pulsdauer 1-30 ms
Pulswiederholrate 1-30 hz
Puls Fill 10 - 100 %
PWM mode 1 - 100 %
Brennweite 190 mm
Spotdurchmesser 200 µm - 2mm, motorisch verstellbar
Beobachtungsoptik Leica Stereomikroskop, 20-fach Okulare
Beleuchtung Arbeitsbereich zweifach LED Kaltlicht, schalt- und dimmbar
Parameterspeicher 50 Sätze mit Namen speicherbar
Energiemesssystem integriert
Steuerung Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartexts
Schnittstellen RS232, CAN-Bus
Schutzgaszufuhr zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse
Kühlsystem interner Wasser/Wasser-Wärmetauscher, externe Wasserkühlung erforderlich
weitere Kühloptionen externe Wasserkühlung erforderlich
elektrischer Anschluss 3 phases, 400V /50 hz
Energieverbrauch 4 kW
Anlagengröße
Technische Daten LWI V Nd:YAG 300 W
Laserschutzklasse 4
Strahlenquelle Nd:YAG, blitzlampengepumpt, gepulst
Wellenlänge 1064 nm
max. Impulsenergie 70 joule
max. Impulsleistung 17 kW
max. mittlere Ausgangsleistung 300 W
Pulsenergieeinstellung Spannung oder PWM Funktion
Spannung 200-700V
Pulsdauer 1-30 ms
Pulswiederholrate 1-30 hz
Puls Fill 10 - 100 %
PWM mode 1 - 100 %
Brennweite 190 mm
Spotdurchmesser 200 µm - 2mm, motorisch verstellbar
Beobachtungsoptik Leica Stereomikroskop, 20-fach Okulare
Beleuchtung Arbeitsbereich zweifach LED Kaltlicht, schalt- und dimmbar
Parameterspeicher 50 Sätze mit Namen speicherbar
Energiemesssystem integriert
Steuerung Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartexts
Schnittstellen RS232, CAN-Bus
Schutzgaszufuhr zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse
Kühlsystem interner Wasser/Wasser-Wärmetauscher, externe Wasserkühlung erforderlich
weitere Kühloptionen externe Wasserkühlung erforderlich
elektrischer Anschluss 3-phasig, 400 V / 50 Hz
Energieverbrauch 9 kW
Anlagengröße
Technische Daten LWI V FSS 150 W
Laserschutzklasse 4
Strahlenquelle FSS FullSolidState Fibrelaser, Dioden
Wellenlänge 1070 nm
max. Impulsenergie 15 Joule
max. Impulsleistung 1,5 kW
max. mittlere Ausgangsleistung 150 W
Pulsenergieeinstellung Strom
Spannung 10 - 100 %
Pulsdauer 0,1 - 50 ms /cw
Pulswiederholrate 1-100 hz
Puls Fill -
PWM mode 1 - 100 %
Brennweite 190 mm
Spotdurchmesser 100 µm - 2mm, motorisch verstellbar
Beobachtungsoptik Leica Stereomikroskop, 20-fach Okulare
Beleuchtung Arbeitsbereich zweifach LED Kaltlicht, schalt- und dimmbar
Parameterspeicher 50 Sätze mit Namen speicherbar
Energiemesssystem integriert
Steuerung Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartexts
Schnittstellen RS232, CAN-Bus
Schutzgaszufuhr zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse
Kühlsystem vollständig integriert, geschlossen, temperaturgesteuerter Lüfter
weitere Kühloptionen nicht erforderlich
elektrischer Anschluss 1-phasig, 90-250V, 50/60 hz
Energieverbrauch 800 W
Anlagengröße
Technische Daten LWI V FSS 300 W
Laserschutzklasse 4
Strahlenquelle FSS FullSolidState Fibrelaser, Dioden
Wellenlänge 1070 nm
max. Impulsenergie 30 Joule
max. Impulsleistung 3 kW
max. mittlere Ausgangsleistung 300 W
Pulsenergieeinstellung Strom
Spannung 10 - 100 %
Pulsdauer 0,1 - 50 ms /cw
Pulswiederholrate 1-100 hz
Puls Fill -
PWM mode 1 - 100 %
Brennweite 190 mm
Spotdurchmesser 100 µm - 2mm, motorisch verstellbar
Beobachtungsoptik Leica Leica Stereomikroskop, 20-fach Okulare
Beleuchtung Arbeitsbereich zweifach LED Kaltlicht, schalt- und dimmbar
Parameterspeicher 50 Sätze mit Namen speicherbar
Energiemesssystem integriert
Steuerung Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartexts
Schnittstellen RS232, CAN-Bus
Schutzgaszufuhr zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse
Kühlsystem vollständig integriert, geschlossen, Lüfter
weitere Kühloptionen -
elektrischer Anschluss 1-phasig , 90-250V, 50/60 hz
Energieverbrauch 1,2 kW
Anlagengröße
Technische Daten LWI V FSS 450 W
Laserschutzklasse 4
Strahlenquelle FSS FullSolidState Fibrelaser, Diodes
Wellenlänge 1070 nm
max. Impulsenergie 45 Joule
max. Impulsleistung 4,5 kW
max. mittlere Ausgangsleistung 450 W
Pulsenergieeinstellung Strom
Spannung 10 - 100 %
Pulsdauer 0,1 - 50 ms /cw
Pulswiederholrate 1-100 hz
Pulswiederholrate -
PWM mode -
Brennweite 190 mm
Spotdurchmesser 100 µm - 2mm, motorisch verstellbar
Beobachtungsoptik Leica Leica Stereomikroskop, 20-fach Okulare
Beleuchtung Arbeitsbereich zweifach LED Kaltlicht, schalt- und dimmbar
Parameterspeicher 50 Sätze mit Namen speicherbar
Energiemesssystem integriert
Steuerung Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartext
Schnittstellen RS232, CAN-Bus
Schutzgaszufuhr zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse
Kühlsystem vollständig integriert, geschlossen, Lüfter
weitere Kühloptionen -
elektrischer Anschluss 1-phasig , 90-250V, 50/60 hz
Energieverbrauch 2,5 kW
Anlagengröße
Technische Daten LWI V FSS 600 W
Laserschutzklasse 4
Strahlenquelle FSS FullSolidState Fibrelaser, Diodes
Wellenlänge 1070 nm
max. Impulsenergie 60 Joule
max. Impulsleistung 6 kW
max. mittlere Ausgangsleistung 600 W
Pulsenergieeinstellung Strom
Spannung 10 - 100 %
Pulsdauer 0,1 - 50 ms /cw
Pulswiederholrate 1-100 hz
PWM mode
Brennweite 190 mm (120 mm, 300 mm)
Spotdurchmesser 100 µm - 2mm, motorisch verstellbar
Beobachtungsoptik Leica Leica Stereomikroskop, 20-fach Okulare
Beleuchtung Arbeitsbereich zweifach LED Kaltlicht, schalt- und dimmbar
Parameterspeicher 50 Sätze mit Namen speicherbar
Energiemesssystem integriert
Steuerung Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartext
Schnittstellen RS232, CAN-Bus
Schutzgaszufuhr zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse
Kühlsystem vollständig integriert, geschlossen, Lüfter
weitere Kühloptionen
elektrischer Anschluss 1-phasig , 90-250V, 50/60 hz
Energieverbrauch 2,5 kW
Anlagengröße

CAN-Step, die intelligente Achssteuerung

Kontrolliert die Achsbewegungen präzise und dynamisch. Sie ergänzt das manuelle Schweißen durch raffinierte Automatik und Programmierfunktionen. Touch-Screen- und Joystick-Terminal direkt am Arbeitsplatz ermöglichen ein einzigartiges, einfaches Bedienkonzept. Durch die vollständig integrierte Hardware wird ein separater Rechner überflüssig.

PDS - Puls Distance Synchronisation

Sorgt für eine konstante Pulsüberlappung durch dynamische Synchronisation der Pulstriggerung mit der Achsbewegung. PDS sichert reproduzierbare Schweißergebnisse bei unterschiedlichen Geschwindigkeiten und gleichmäßige, homogene Schweißnähte in allen Bewegungssituationen. Zudem werden so höhere Arbeitsgeschwindigkeiten erreicht.

Teach-In-Programmierung

Ermöglicht die Bearbeitung komplizierter Geometrien in 4 Achsen ohne aufwändige Programmierung. Vorab werden einmalig einzelne Stützpunkte auf der Kontur des Werkstücks angefahren. Der Benutzer kann sich anschließend mittels Joysticks dynamisch auf der programmierten Bahn vor- und rückwärts bewegen und ihre Lage durch Versatz des Startpunktes verschieben.

PCD – 3 Point Cycle Definition

Kreisförmige Konturen bearbeiten Sie mittels PCD-Funktion mit der XY-Achse. Durch Teachen von nur drei Stützpunkten wird die Kreisbahn präzise definiert. Mittelpunkt und Durchmesser müssen nicht bekannt sein, die Position auf dem Werkstück ist beliebig. Entlang der programmierten Bahn verfahren Sie mittels Joystick dynamisch vor- und rückwärts.

Kombinierbar mit Dreheinheiten

Speziell entwickelte Dreheinheiten erhöhen den Nutzwert Ihrer Workstation. Sie lassen sich auf Knopfdruck in alle Funktionen der CAN-Step-Steuerung einbeziehen, einschließlich Pulssynchronisation und „Teach-in“- Programmierung. Weitere Merkmale: • schwenkbar • freie Durchführung bis zu Ø 40 mm • versch. Spannfuttertypen, Spannbereich bis zu Ø 160 mm

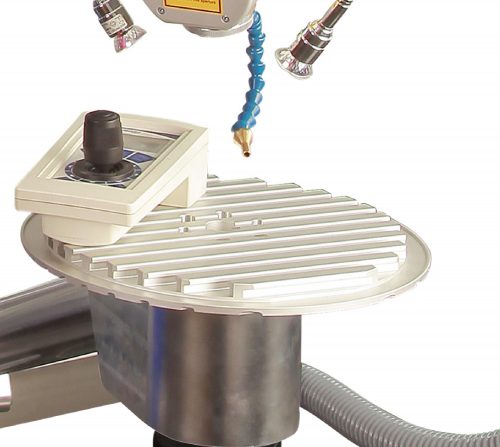

Integrierter Arbeitstisch mit Apertur

Der praktische und sehr belastbare Arbeitstisch lässt sich unter den Laserkopf einschwenken. Die plangefräste Nutenprofi l-Arbeitsplatte ist drehbar gelagert und feststellbar. Auflager und Arbeitsplatte enthalten eine freie Durchführung. Dadurch lassen sich lange Werkstücke problemlos auch stirnseitig schweißen.
