LWI V ERGO

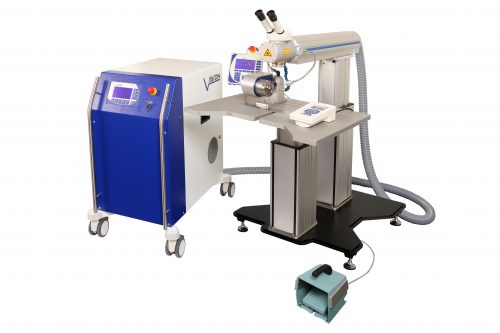

ERGO Workstation

ergonomisch, flexibel, günstig

Für alle, denen unsere geschlossenen Laserschweissgerät-Handarbeitsplätze nicht genügend Raum bieten oder denen die Leistung nicht reicht, bieten wir mit der ERGO-Workstation die passende Lösung.
Wählen Sie  ein Laserschweisssystem der Serie LWI V aus und konfigurieren Sie sich Ihren Laserarbeitsplatz genau abgestimmt auf Ihre Bedürfnisse.
Die beiden Z-Achsen ermöglichen eine der Körpergröße des Anwenders angepasste, ergonomische Arbeitshaltung.

Beide Z-Achsen lassen sich bequem über das externe Terminal bedienen.
Mit einer großen Auswahl an optional erhältlichem  Zubehör, optimieren Sie Ihre ERGO-Workstation genau abgestimmt auf Budget und Aufgabe.

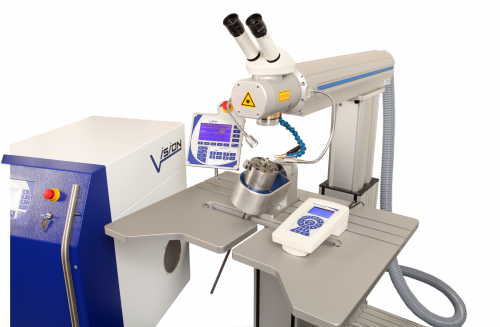

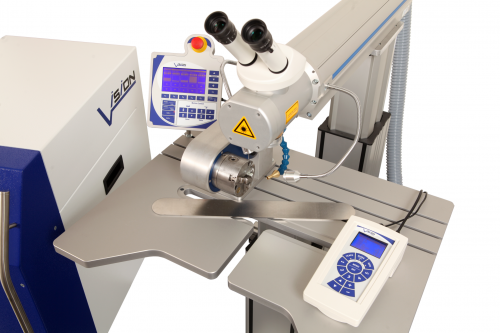

Ausgestattet mit unserem Standalone-Controller und einer unserer Dreheinheiten, ist dies in vielen Bereichen der Industrie die favorisierte, kostengünstige Lösung zum Schweißen von rotationssymetrischen Werkstücken.
Spezielle Aussparungen in der ergonomisch  geformten Tischplatte ermöglichen auch das Schweißen von sehr langen Teilen unter verschiedenen Winkeln.

Hightlights

Spezifikationen

Technische Daten LWI V Nd:YAG 120 W
laser safety class 4
beam source Nd:YAG, flashlamp, pulsed
wavelength 1064 nm
max. pulse energy 70 joule
max. peak power 17 kW
max. average power 120 W
energy adjustment mode voltage or PWM mode
voltage 160-500V
pulse width 1-20 ms
pulse frequency 1-20 hz
pulse fill 10 - 100 %
PWM mode 1 - 100 %
focal length 190 mm
beam diameter 200 µm - 2mm, motorized beam-expander
microscope Leica binocular, oculars magnification 20x
illumination of workplace dual LED cold-light, switchable
parameter settings memory 50 settings, individual named
energy measurement system integrated
controller multi-controller-system, self-diagnostic-system, plaintext for maintenance and status messages
interface RS232, CAN-Bus
shielding gas supply flexible nozzle, adjustable gas delay
cooling system integrated, closed, water/air heat-exchanger, temperature controlled fan
cooling option external cooler optional, integrated bypass-controller
electrical supply 3 phases, 400V /50 hz
power consumption 4 kW
Anlagengröße
Technische Daten LWI V Nd:YAG 150 W
Laserschutzklasse 4
Strahlenquelle Nd:YAG, flashlamp, pulsed
Wellenlänge 1064 nm
max. Impulsenergie 70 joule
max. Impulsleistung 17 kW
max. mittlere Ausgangsleistung 150 W
Pulsenergieeinstellung Spannung oder PWM Funktion
Spannung 160-500V
Pulsdauer 1-20 ms
Pulswiederholrate 1-20 hz
Puls Fill 10 - 100 %
PWM mode 1 - 100 %
Brennweite 190 mm
Spotdurchmesser 200 µm - 2mm, motorisch verstellbar
Beobachtungsoptik Leica Stereomikroskop, 20-fach Okulare
Beleuchtung Arbeitsbereich zweifach LED Kaltlicht, schalt- und dimmbar
Parameterspeicher 50 Sätze mit Namen speicherbar
Energiemesssystem integriert
Steuerung Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartexts
Schnittstellen RS232, CAN-Bus
Schutzgaszufuhr zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse
Kühlsystem vollständig integriert, geschlossen, Wasser/Luft- Wärmetauscher mit temperaturgesteuertem Lüfter
weitere Kühloptionen Anschluss für externen Rückkühler mit automatischem Kaltanlaufschutz durch Bypass- Steuerung im Gerät.
elektrischer Anschluss 3-phasig, 400 V / 50 Hz
Energieverbrauch 4 kW
Anlagengröße
Technische Daten LWI V FSS 150 W
Laserschutzklasse 4
Strahlenquelle FSS FullSolidState Fibrelaser, Dioden
Wellenlänge 1070 nm
max. Impulsenergie 15 Joule
max. Impulsleistung 1,5 kW
max. mittlere Ausgangsleistung 150 W
Pulsenergieeinstellung Strom
Spannung 10 - 100 %
Pulsdauer 0,1 - 50 ms /cw
Pulswiederholrate 1-100 hz
Puls Fill -
PWM mode 1 - 100 %
Brennweite 190 mm
Spotdurchmesser 100 µm - 2mm, motorisch verstellbar
Beobachtungsoptik Leica Stereomikroskop, 20-fach Okulare
Beleuchtung Arbeitsbereich zweifach LED Kaltlicht, schalt- und dimmbar
Parameterspeicher 50 Sätze mit Namen speicherbar
Energiemesssystem integriert
Steuerung Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartexts
Schnittstellen RS232, CAN-Bus
Schutzgaszufuhr zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse
Kühlsystem vollständig integriert, geschlossen, temperaturgesteuerter Lüfter
weitere Kühloptionen nicht erforderlich
elektrischer Anschluss 1-phasig, 90-250V, 50/60 hz
Energieverbrauch 800 W
Anlagengröße
Technische Daten LWI V FSS 300 W
Laserschutzklasse 4
Strahlenquelle FSS FullSolidState Fibrelaser, Dioden
Wellenlänge 1070 nm
max. Impulsenergie 30 Joule
max. Impulsleistung 3 kW
max. mittlere Ausgangsleistung 300 W
Pulsenergieeinstellung Strom
Spannung 10 - 100 %
Pulsdauer 0,1 - 50 ms /cw
Pulswiederholrate 1-100 hz
Puls Fill -
PWM mode 1 - 100 %
Brennweite 190 mm
Spotdurchmesser 100 µm - 2mm, motorisch verstellbar
Beobachtungsoptik Leica Leica Stereomikroskop, 20-fach Okulare
Beleuchtung Arbeitsbereich zweifach LED Kaltlicht, schalt- und dimmbar
Parameterspeicher 50 Sätze mit Namen speicherbar
Energiemesssystem integriert
Steuerung Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartexts
Schnittstellen RS232, CAN-Bus
Schutzgaszufuhr zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse
Kühlsystem vollständig integriert, geschlossen, Lüfter
weitere Kühloptionen -
elektrischer Anschluss 1-phasig , 90-250V, 50/60 hz
Energieverbrauch 1,2 kW
Anlagengröße
Technische Daten LWI V FSS 450 W
Laserschutzklasse 4
Strahlenquelle FSS FullSolidState Fibrelaser, Diodes
Wellenlänge 1070 nm
max. Impulsenergie 45 Joule
max. Impulsleistung 4,5 kW
max. mittlere Ausgangsleistung 450 W
Pulsenergieeinstellung Strom
Spannung 10 - 100 %
Pulsdauer 0,1 - 50 ms /cw
Pulswiederholrate 1-100 hz
Pulswiederholrate -
PWM mode -
Brennweite 190 mm
Spotdurchmesser 100 µm - 2mm, motorisch verstellbar
Beobachtungsoptik Leica Leica Stereomikroskop, 20-fach Okulare
Beleuchtung Arbeitsbereich zweifach LED Kaltlicht, schalt- und dimmbar
Parameterspeicher 50 Sätze mit Namen speicherbar
Energiemesssystem integriert
Steuerung Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartext
Schnittstellen RS232, CAN-Bus
Schutzgaszufuhr zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse
Kühlsystem vollständig integriert, geschlossen, Lüfter
weitere Kühloptionen -
elektrischer Anschluss 1-phasig , 90-250V, 50/60 hz
Energieverbrauch 2,5 kW
Anlagengröße
