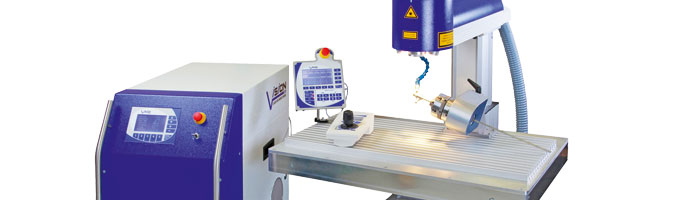

Highlights Workstation T-Base V2
Präziser Arbeitstisch
Der XY-Kreuztisch bildet mit seinen stabilen Präzisions-Linearführungen, Spindelantrieb und hochauflösenden Schritt-motoren die Basis für eine exakte Positionierung und hohe Wiederholgenauigkeit.
Auf der plangefrästen Aluminium-Nutenprofilplatte lassen sich Ihre Werkstücke exakt und flexibel fixieren.
Komfort: Verstellbarer Laserkopf
Für ein ergonomisches und flexibles Arbeiten: Die Einblickhöhe in das Mikroskop ist durch den motorisch verstellbaren Laserkopf an die Größe des Bedieners individuell anpassbar. Das ermöglicht ermüdungsfreies Arbeiten in wechselnder, gesunder Körperhaltung. Zudem besteht die Möglichkeit den Arbeitsraum unter dem Laserkopf bei Bedarf zu vergrößern.
Stabile Stempelachse
Gewährleistet durch eine aufwendige Linearführung über vier massive Edelstahlwellen und Präzisionslaufbuchsen auf Dauer die präzise Führung hoher Lasten. Durch den hochauflösenden Spindelantrieb mit leistungsstarkem Schrittmotor gelingt der Spagat zwischen exakter Positionierung und hohen Verfahr-geschwindigkeiten.
CAN-Step, die intelligente Achssteuerung
Kontrolliert die Achsbewegungen präzise und dynamisch. Sie ergänzt das manuelle Schweißen durch raffi nierte Automatikund Programmierfunktionen. Touch-Screen- und Joystick- Terminal direkt am Arbeitsplatz ermöglichen ein einzigartiges, einfaches Bedienkonzept. Durch die vollständig integrierte Hardware wird ein separater Rechner überflüssig.
PDS – Puls Distance Synchronisation
Sorgt für eine konstante Pulsüberlappung durch dynamische Synchronisation der Pulstriggerung mit der Achsbewegung. PDS sichert reproduzierbare Schweißergebnisse bei unterschiedlichen Geschwindigkeiten und gleichmäßige, homogene Schweißnähte in allen Bewegungssituationen. Zudem werden so höhere Arbeitsgeschwindigkeiten erreicht.
Teach-In-Programmierung
Ermöglicht die Bearbeitung komplizierter Geometrien in vier Achsen ohne aufwändige Programmierung. Vorab werden einmalig einzelne Stützpunkte auf der Kontur des Werkstücks angefahren. Der Benutzer kann sich anschließend mittels Joysticks dynamisch auf der programmierten Bahn vor- und rückwärts bewegen und ihre Lage durch Versatz des Startpunktes verschieben.
PCD – 3 Point Cycle Definition
Kreisförmige Konturen bearbeiten Sie mittels PCD-Funktion mit der XY-Achse. Durch Teachen von nur drei Stützpunkten wird die Kreisbahn präzise definiert. Mittelpunkt und Durchmesser müssen nicht bekannt sein, die Position auf dem Werkstück ist beliebig. Entlang der programmierten Bahn verfahren Sie mittels Joystick dynamisch vor- und rückwärts.
Kombinierbar mit Dreheinheit
Speziell entwickelte Dreheinheiten erhöhen den Nutzwert Ihrer Workstation. Sie lassen sich auf Knopfdruck in alle Funktionen der CAN-Step-Steuerung einbeziehen, einschließlich Pulssyn-chronisation und „Teach-in“- Programmierung.
Weitere Merkmale:
- schwenkbar
- freie Durchführung bis zu Ø 40 mm
- versch. Spannfuttertypen, Spannbereich bis zu Ø 160 mm
