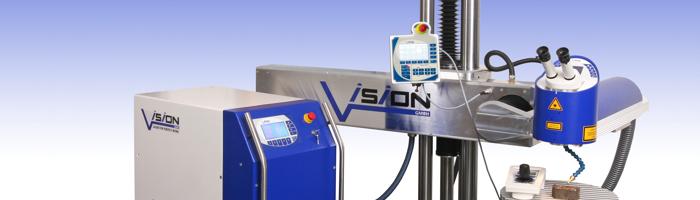

Highlights UNIXX III
CAN-Step, die intelligente Achssteuerung
Kontrolliert die Achsbewegungen präzise und dynamisch. Sie ergänzt das manuelle Schweißen durch raffinierte Automatik- und Programmierfunktionen.
Touch-Screen- und Joystick-Terminal direkt am Arbeitsplatz ermöglichen ein einzigartiges, einfaches Bedienkonzept. Durch die vollständig integrierte Hardware wird ein separater Rechner überflüssig.
PDS – Puls Distance Synchronisation
Sorgt für eine konstante Pulsüberlappung durch dynamische Synchronisation der Pulstriggerung mit der Achsbewegung.
PDS sichert reproduzierbare Schweißergebnisse bei unterschiedlichen Geschwindigkeiten und gleichmäßige, homogene Schweißnähte in allen Bewegungssituationen. Zudem werden so höhere Arbeitsgeschwindigkeiten erreicht.
Teach-In-Programmierung
Ermöglicht die Bearbeitung komplizierter Geometrien in 4 Achsen ohne aufwändige Programmierung. Vorab werden einmalig einzelne Stützpunkte auf der Kontur des Werkstücks angefahren.
Der Benutzer kann sich anschließend mittels Joysticks dynamisch auf der programmierten Bahn vor- und rückwärts bewegen und ihre Lage durch Versatz des Startpunktes verschieben.
PCD – 3 Point Cycle Definition
Kreisförmige Konturen bearbeiten Sie mittels PCD-Funktion mit der XY-Achse. Durch Teachen von nur drei Stützpunkten wird die Kreisbahn präzise definiert. Mittelpunkt und Durchmesser müssen nicht bekannt sein, die Position auf dem Werkstück ist beliebig.
Entlang der programmierten Bahn verfahren Sie mittels Joystick dynamisch vor- und rückwärts.
Kombinierbar m. Dreheinheit
Speziell entwickelte Dreheinheiten erhöhen den Nutzwert Ihrer Workstation. Sie lassen sich auf Knopfdruck in alle Funktionen der CAN-Step-Steuerung einbeziehen, einschließlich Puls-synchronisation und „Teach-in“-Programmierung.
Weitere Merkmale:
- schwenkbar
- freie Durchführung bis zu Ø 40 mm
- verschiedene Spannfuttertypen, Spannbereich bis zu Ø 160 mm
Integrierter Arbeitstisch mit Apertur
Der praktische und sehr belastbare Arbeitstisch lässt sich unter den Laserkopf einschwenken.
Die plangefräste Nutenprofil-Arbeitsplatte ist drehbar gelagert und feststellbar.
Auflager und Arbeitsplatte enthalten eine freie Durchführung. Dadurch lassen sich lange Werkstücke problemlos auch stirnseitig schweißen.
Konzept: Flexibler Einsatz
Die enormen Verfahrwege des Auslegearms erlauben die Bearbeitung langer Strecken und großer Flächen ohne umständliches Umsetzen des Werkstücks. Außerdem: Während das Werkstück fest ist, bleibt der Laserkopf stets flexibel und ist zusätzlich manuell in seiner Neigung verstellbar.
Geeignet für die Bearbeitung von kleinen bis sehr großen Werkstücken.
Bedienkomfort
Für ein ergonomisches und flexibles Arbeiten:
Beinfreiheit und eine manuell verstellbare Kopfneigung sorgen für optimale Bedingungen für den Anwender.
Alle Bedienelemente sind ergonomisch günstig dicht am Arbeitskopf angebracht. Sie haben alle Einstellungen direkt im Blick.
