Highlights Ultra-FLEXX

Kompakter Bearbeitungskopf

Mit dem außerordentlich kompakten Mikroskop-Bearbeitungskopf arbeiten Sie auch in engen Maschinenzugängen komfortabel.
Schutzgasversorgung und High-Brightness-LED-Beleuchtung sind bereits integriert, ebenso die elektronische Spotverstellung, High-Speed-Blendschutz und Laserschutzfilter. Das vermeidet unnötiges Kabelgewirr.

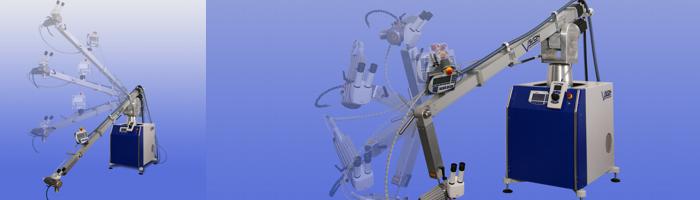

Schwenk- und neigbar

Schwenk- und neigbar ist der Mikroskop-Bearbeitungskopf jeweils um volle 360 Grad. Der Mikroskoptubus lässt sich unabhängig davon ebenfalls um 360 Grad drehen. Damit ist ergonomisches Arbeiten in nahezu jeder Situation gewährleistet.
Die für den Bediener wechselnde Orientierung und Zuordnung der Bewegungsachsen zur Joystickauslenkung korrigiert die Software auf Knopfdruck automatisch.

Arretierbares Armgelenk

Durch ein arretierbares Gelenk kann der Auslegearm gekröpft werden. Maschinenkanten, die einem geraden Arm den Zugang zur Schweißstelle verbauen, werden so überwunden.
Das zeigt die unübertroffene Flexibilität des Ultra-FLEXX, mit dessen Schweißkopf Sie jeden Winkel erreichen.

Schnelles Vorpositionieren

Schnelles Vorpositionieren erreicht man durch Ausfahren des Auslegearms im Eilgang. Zusätzlich ist er horizontal frei um die Turmachse drehbar. Auf Knopfdruck setzt ihn eine elektromagnetische Bremse sicher fest.
Den Winkelversatz zwischen der Armstellung und den Achsen des integrierten Kreuztisches korrigiert die Software. So behält der Bediener die gewohnte Orientierung.

Präzises Verfahren

Präzises Verfahren des Kopfes in XY-Richtung ermöglicht der stabile Kreuztisch unterhalb des Turmes in Verbindung mit dem hochauflösenden, schrittmotorgetriebenen Spindelantrieb.
Die Verstellung in der Z-Achse wird über die Neigung des Arms realisiert. Abweichungen aufgrund der realen Bewegung des Kopfes auf einer Kreisbahn korrigiert die Software durch Verändern der Armlänge.

CAN-Step, die intelligente Achssteuerung

Kontrolliert die Achsbewegungen präzise und dynamisch. Sie ergänzt das manuelle Schweißen durch raffinierte Automatik- und Programmierfunktionen.
Touch-Screen- und Joystick-Terminal direkt am Arbeitsplatz ermöglichen ein einzigartiges, einfaches Bedienkonzept. Durch die vollständig integrierte Hardware wird ein separater Rechner überflüssig.

PDS – Puls Distance Synchronisation

Sorgt für eine konstante Pulsüberlappung durch dynamische Synchronisation der Pulstriggerung mit der Achsbewegung.
PDS sichert reproduzierbare Schweißergebnisse bei unterschiedlichen Geschwindigkeiten und gleichmäßige, homogene Schweißnähte in allen Bewegungs-situationen. Zudem werden so höhere Arbeits-geschwindigkeiten erreicht.

Teach-In-Programmierung

Ermöglicht die Bearbeitung komplizierter Geometrien in 4 Achsen ohne aufwändige Programmierung. Vorab werden einmalig einzelne Stützpunkte auf der Kontur des Werkstücks angefahren.
Der Benutzer kann sich anschließend mittels Joysticks dynamisch auf der programmierten Bahn vor- und rückwärts bewegen und ihre Lage durch Versatz des Startpunktes verschieben.
