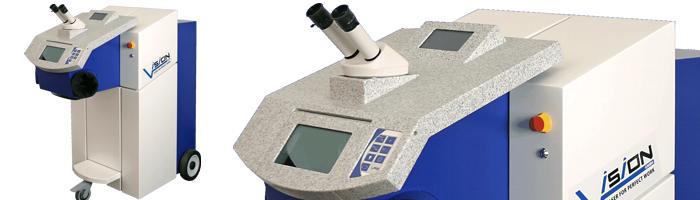

Technische Daten Small Chamber Type
| Laserschutzklasse | 1, intern und Ausführung Open 4 |
| Strahlquelle | Nd:YAG, lampengepumpt, gepulst |
| Wellenlänge | 1064 nm |
| max. Impulsenergie | 70 Joule |
| max. Impulsleistung | 17 kW |
| max. mittlere Ausgangsleistung | 60 W bzw. 120W |
| Einschaltdauer | 100 % |
| Pulsenergieeinstellung | Spannung oder PWM Funktion |
| Spannung | 160 – 500 V |
| Pulsdauer | 0.1 – 20 ms |
| Pulswiederholrate | Einzelpuls bis 20 Hz |
| Puls Fill | 10 – 100 % |
| PWM mode | 1 – 100 % |
| Brennweite | 120 mm |
| Spotdurchmesser | 200 µm – 2 mm, motorisch verstellbar |
| Beobachtungsoptik | Leica-Stereo-Mikroskop, 20-fach Okulare |
| Beleuchtung d. Arbeitsbereichs | 2-fach LED-Kaltlicht, schaltbar |
| Parameterspeicher | 50 Sätze mit Namen speicherbar |
| Energiemesssystem | Integriert |
| Steuerung | Multiprozessorsteuerung, Selbstdiagnosesystem, |
| Wartungshinweise u. Statusmeldungen in Klartext, | |
| Schnittstellen: RS232, CAN-Bus | |
| Schweißkammer | geschlossen, Fenster mit Laserschutzfilter, |
| demontierbare Bodenschale, Absaugung vorbereitet | |
| Innenabmessungen | max. B 270 x T 400 x H 230 mm³ |
| Öffnungsklappen | zwei, sicherheitsüberwacht |
| Öffnungsweite | max. B 210 x H 170 mm² |
| Schutzgaszufuhr | zweifach, entlang der Strahlachse und |
| zuschaltbar über flexible Zuführung, variable Nachströmzeit | |
| Kühlung | vollständig integriert, geschlossen, |
| Wasser/Luft-Wärmetauscher mit temperaturgesteuertem Lüfter | |
| Elektrischer Anschluss | 230 V / 50 Hz 1,5 kW |
| bzw. bei 120 W-Version 400 V / 50 Hz 4 kW | |
| Abmessungen und Gewicht | ca. B 620 x T 1140 x H 1060 mm³, ca. 80 kg |
Hinweise: Technische Daten teilweise abhängig von der Ausführung und Ausstattung. Unsere Produkte werden ständig verbessert. Wir behalten uns das Recht auf Änderungen ohne vorherige Ankündigung vor. Irrtum vorbehalten.
