Vision Cube

tn_IMG_9716_01_frei

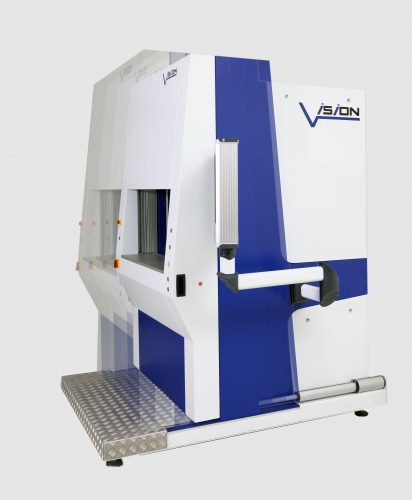

Die CNC Präzisions-Laserbearbeitungsstation

CNC Präzisions-Laserbearbeitungsstation mit flexiblem, begehbarem Arbeitsraum, die auch für manuelle Laserbearbeitung unter dem Stereomikroskop nutzbar ist.

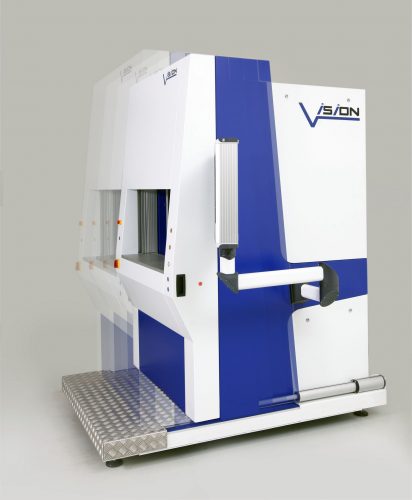

Der Cube schlägt mit seinem neuen Konzept eines motorisch-verstellbaren Arbeitsraums die Brücke von einer geschlossenen CNC-Bearbeitungsstation für die Großserie, hin zum universell nutzbaren, manuell bedienbaren Laser für die Fertigung von Einzelteilen, kleinen Serien oder dem Reparaturschweißen.

Die Aufstellung kann in jeder Umgebung erfolgen, da die Anlage nach außen allen Anforderungen des Laserschutzes genügt.

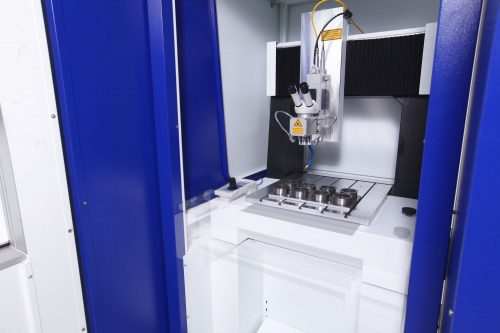

Das Herz der Anlage ist eine auf höchste Präzision und Steifheit ausgelegte Portalanlage, die in einem speziellen Verfahren aus Mineralguss in unseren Formen hergestellt wird.
Der Vorteil dieses Verfahrens ist, dass die 500 kg schwere Grundkonstruktion bei höchster Verwindungssteifigkeit, geringster thermischer Ausdehnung und besten Werten für die Dämpfung von Schwingungen, gemäß den Vorgaben des Kunden für die jeweilige Aufgabe ausgelegt werden kann.

Der Kunde entscheidet welche Genauigkeitsklasse er braucht und welche Antriebe er möchte.
Der Cube ist somit technisch und preislich individuell den Erfordernissen des Kunden konfigurierbar.
Mit einer breiten Auswahl an Strahlquellen, Optiken und Zubehör, sind alle heute gängigen Anwendungen der Lasertechnik möglich.

Hightlights

Spezifikationen

Technische Daten LWI V FSS 150 W
Laserschutzklasse 4
Strahlenquelle FSS FullSolidState Fibrelaser, Dioden
Wellenlänge 1070 nm
max. Impulsenergie 15 Joule
max. Impulsleistung 1,5 kW
max. mittlere Ausgangsleistung 150 W
Pulsenergieeinstellung Strom
Spannung 10 - 100 %
Pulsdauer 0,1 - 50 ms /cw
Pulswiederholrate 1-100 hz
Puls Fill -
PWM mode 1 - 100 %
Brennweite 190 mm
Spotdurchmesser 100 µm - 2mm, motorisch verstellbar
Beobachtungsoptik Leica Stereomikroskop, 20-fach Okulare
Beleuchtung Arbeitsbereich zweifach LED Kaltlicht, schalt- und dimmbar
Parameterspeicher 50 Sätze mit Namen speicherbar
Energiemesssystem integriert
Steuerung Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartexts
Schnittstellen RS232, CAN-Bus
Schutzgaszufuhr zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse
Kühlsystem vollständig integriert, geschlossen, temperaturgesteuerter Lüfter
weitere Kühloptionen nicht erforderlich
elektrischer Anschluss 1-phasig, 90-250V, 50/60 hz
Energieverbrauch 800 W
Anlagengröße
Technische Daten LWI V FSS 300 W
Laserschutzklasse 4
Strahlenquelle FSS FullSolidState Fibrelaser, Dioden
Wellenlänge 1070 nm
max. Impulsenergie 30 Joule
max. Impulsleistung 3 kW
max. mittlere Ausgangsleistung 300 W
Pulsenergieeinstellung Strom
Spannung 10 - 100 %
Pulsdauer 0,1 - 50 ms /cw
Pulswiederholrate 1-100 hz
Puls Fill -
PWM mode 1 - 100 %
Brennweite 190 mm
Spotdurchmesser 100 µm - 2mm, motorisch verstellbar
Beobachtungsoptik Leica Leica Stereomikroskop, 20-fach Okulare
Beleuchtung Arbeitsbereich zweifach LED Kaltlicht, schalt- und dimmbar
Parameterspeicher 50 Sätze mit Namen speicherbar
Energiemesssystem integriert
Steuerung Multiprozessorsteuerung, Selbstdiagnosesystem, Wartungshinweise u. Statusmeldungen in Klartexts
Schnittstellen RS232, CAN-Bus
Schutzgaszufuhr zuschaltbar mit variabler Nachströmzeit, Auslass über flexible Gasdüse
Kühlsystem vollständig integriert, geschlossen, Lüfter
weitere Kühloptionen -
elektrischer Anschluss 1-phasig , 90-250V, 50/60 hz
Energieverbrauch 1,2 kW
Anlagengröße
