FlexxMark

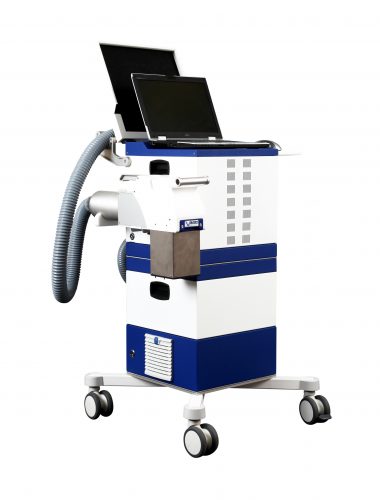

img_4205

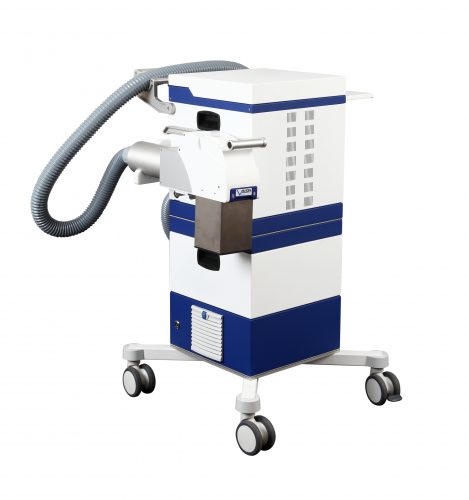

Industrietaugliches, mobiles Laserbearbeitungssystem für maximale Mobilität und Flexibilität

Das mobile Lasersystem „Flexxmark“ bietet alle Vorteile moderner Laserbeschriftungsanlagen und überzeugt darüber hinaus durch seine Kompaktheit und Mobilität.

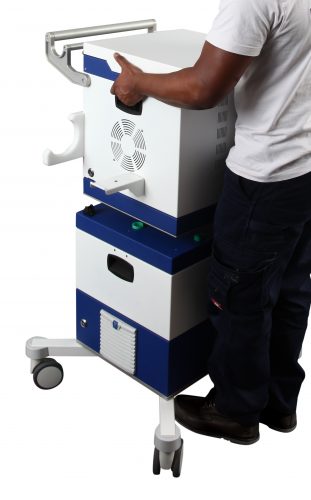

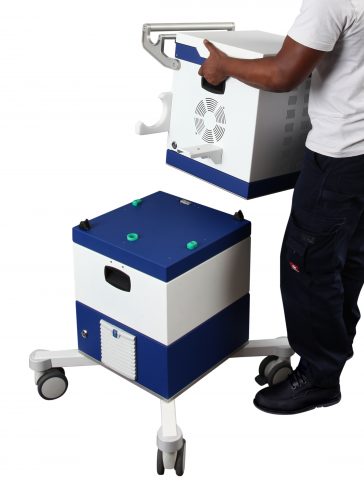

Der modulare Aufbau ermöglicht es, das Lasersystem schnell und unkompliziert in drei Baugruppen zu zerlegen, die in jedem Kofferraum Platz finden.

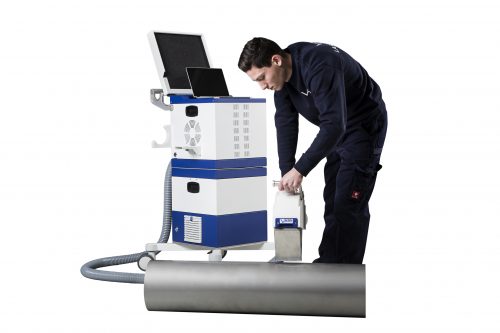

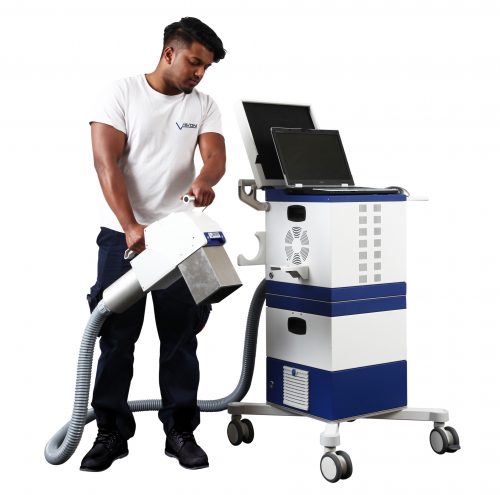

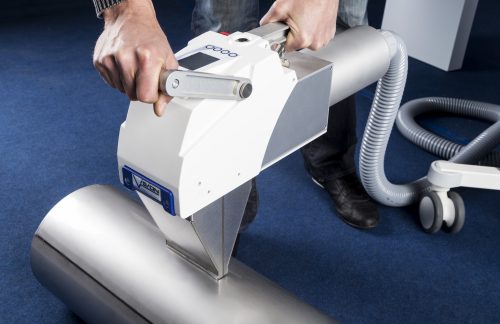

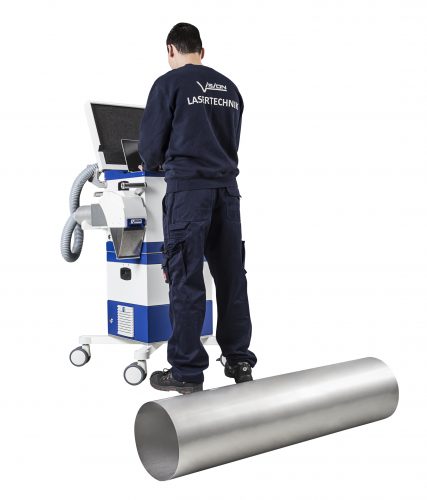

Große, schwere Werkstücke können mit dem handgeführten System kostengünstig lasermarkiert sowie partiell lasergereinigt werden, ohne diese in einer stationären Laseranlage zu platzieren. Die integrierte Absaugung sorgt für den Schutz der Laseroptik und entfernt abgetragenes Material und Laserrauch aus dem Arbeitsbereich.
Austauschbare, kundenspezifische Vorsätze ermöglichen die Bearbeitung unterschiedlicher Teilegeometrien und gewährleisten jederzeit die Einhaltung des Laserschutzes. Je nach Aufgabenstellung ist das Lasergerät mit einem wartungsfreien Faserlaser zwischen 20 und 50 Watt ausgestattet.
Die komfortable Handhabung der Lasersoftware mit integrierter Kameravorschau gestattet ein flexibles Aufbringen von Codes, Grafiken und Klartexten ohne aufwändige Rüstzeiten.

Standardausstattung FlexxMark:
– Modularer Aufbau zur Erleichterung beim Transport
– Laserquelle (Ytterbium Faserlaser 20 Watt)
– Luftgekühlte Laserquelle für wartungsfreien Einsatz
– Highspeed Laserscanner mit großem Arbeitsbereich (110 x 110 mm²)
– optische Z-Achse: ±10 mm (motorisch einstellbar)
– 3D-Lasersoftware mit grafischer Benutzeroberfläche
– Kameravorschau zur Prozessvisualisierung und Justage in der Lasermarkiersoftware
– Signalleuchte zur Anzeige des Betriebszustandes
– Laserstrahlabschirmung in Laserklasse 1
– Ansteuerung über integriertes Notebook

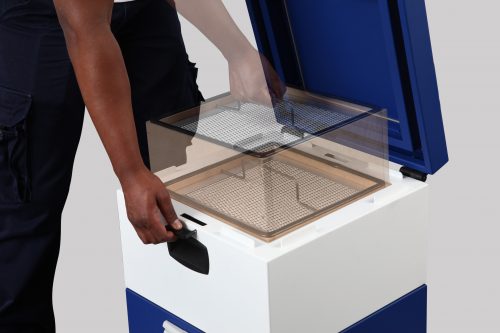

– Integrierte dreistufige Absaugvorrichtung (Grobfilter, Feinfilter, Aktivkohle)

Anwendungen

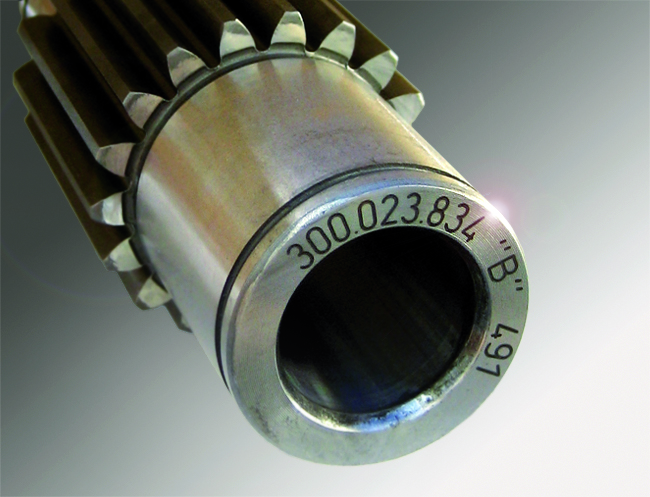

Lasermarkieren:
– Laserbeschriftung und Lasergravur
– Logobeschriftung
– Barcode, Data-Matrix-Code
– Seriennummern
– Tag- und Nachtdesign
Laserreinigen:
-Entfetten von Oberflächen
-Aktivieren von Klebeflächen





Spezifikationen

Technische Daten FlexxMark IPG20W
Technische Daten IPG Faserlaser 20W
Laserkopf diodengepumpter Ytterbium Faserlaser
Wellenlänge 1064nm
Leistung 20 W
Integrierter Pilotlaser (rot) ja
Strahlqualität M² 1,5
Lasertyp Q-Switch Technologie
Pulsenergie 1 mJ @ 20 kHz
Spitzenleistungsschwankung < 5%
Pulsdauer 100 ns
Pulsfrequenz 20 … 80 kHz
Abmessung Lasermodul 215 x 285 x 95 mm³
Umgebungstemperatur 0 °C … 35 C°
Kühlung Luft
Dimensions 400 x 400 x 1200 mm³ (Steuerung & Absaugung)
Technische Daten FlexxMark IPG30W
Technische Daten IPG Faserlaser 30W
Laserkopf diodengepumpter Ytterbium Faserlaser
Wellenlänge 1064nm
Leistung 30 W
Integrierter Pilotlaser (rot) ja
Strahlqualität M² 1,5
Lasertyp Q-Switch Technologie
Pulsenergie 1 mJ @ 30 kHz
Spitzenleistungsschwankung < 5%
Pulsdauer 100 ns
Pulsfrequenz 30 … 80 kHz
Abmessung Lasermodul 215 x 285 x 95 mm³
Umgebungstemperatur 0 °C … 35 C°
Kühlung Luft
Dimensions 400 x 400 x 1200 mm³ (Steuerung & Absaugung)
Technische Daten FlexxMark IPG50W
Technische Daten IPG Faserlaser 50W
Laserkopf diodengepumpter Ytterbium Faserlaser
Wellenlänge 1064 nm
Leistung 50 W
Integrierter Pilotlaser (rot) ja
Strahlqualität M² 1,5
Lasertyp Q-Switch Technologie
Pulsenergie 1 mJ @ kHz
Spitzenleistungsschwankung < 5%
Pulsdauer 100 ns
Pulsfrequenz 20 … 100 kHz
Abmessung Lasermodul 215 x 285 x 95 mm³
Umgebungstemperatur 0 °C … 35 C°
Kühlung Luft
Dimensions 400 x 400 x 1200 mm³ (Steuerung & Absaugung)
Technische Daten Flexxmark Eco20W
Technische Daten ECO Faserlaser 20 W
Laserkopf diodengepumpter Ytterbium Faserlaser
Wellenlänge 1064 nm
Leistung 20 W
Integrierter Pilotlaser (rot) ja
Strahlqualität M² 1,3
Lasertyp MOPA Technologie
Pulsenergie 0,66 mJ
Spitzenleistungsschwankung < 5%
Pulsdauer 200 ns
Pulsfrequenz 1 … 400 kHz
Abmessung Lasermodul 315 x 220 x 99 mm³
Umgebungstemperatur 0 °C … 40 C°
Kühlung Luft
Dimensions 400 x 400 x 1200 mm³ (Steuerung & Absaugung)
Technische Daten FlexxMark Eco30W
Technische Daten ECO Faserlaser 30 W
Laserkopf diodengepumpter Ytterbium Faserlaser
Wellenlänge 1064 nm
Leistung 30 W
Integrierter Pilotlaser (rot) ja
Strahlqualität M² 1,8
Lasertyp MOPA Technologie
Pulsenergie 1,2 mJ
Spitzenleistungsschwankung < 5%
Pulsdauer 200 ns
Pulsfrequenz 1 … 400 kHz
Abmessung Lasermodul 315 x 220 x 99 mm³
Umgebungstemperatur 0 °C … 40 C°
Kühlung Luft
Dimensions 400 x 400 x 1200 mm³ (Steuerung & Absaugung)
Technische Daten Flexxmark Advanced20W
Technische Daten Advanced Faserlaser 20 W
Laserkopf diodengepumpter Ytterbium Faserlaser
Wellenlänge 1064 nm
Leistung 20 W
Integrierter Pilotlaser (rot) ja
Strahlqualität M² 1,3
Lasertyp MOPA Technologie
Pulsenergie 0,5 mJ
Spitzenleistungsschwankung < 5%
Pulsdauer 1 … 250 ns
Pulsfrequenz 1 … 1000 kHz
Abmessung Lasermodul 315 x 220 x 99 mm³
Umgebungstemperatur 0 °C … 40 C°
Kühlung Luft
Dimensions 400 x 400 x 1200 mm³ (Steuerung & Absaugung)
Technische Daten FlexxMark Advanced 30W
Technische Daten Advanced Faserlaser 30 W
Laserkopf diodengepumpter Ytterbium Faserlaser
Wellenlänge 1064 nm
Leistung 30 W
Integrierter Pilotlaser (rot) ja
Strahlqualität M² 1,8
Lasertyp MOPA Technologie
Pulsenergie 0,9 mJ
Spitzenleistungsschwankung < 5%
Pulsdauer 2 … 200 ns
Pulsfrequenz 1 … 1000 kHz
Abmessung Lasermodul 315 x 220 x 99 mm³
Umgebungstemperatur 0 °C … 40 C°
Kühlung Luft
Dimensions 400 x 400 x 1200 mm³ (Steuerung & Absaugung)
Technische Daten FlexxMark Advanced 60W
Technische Daten Advanced Faserlaser 60 W
Laserkopf diodengepumpter Ytterbium Faserlaser
Wellenlänge 1064 nm
Leistung 60 W
Integrierter Pilotlaser (rot) ja
Strahlqualität M² 1,8
Lasertyp MOPA Technologie
Pulsenergie 1,5 mJ
Spitzenleistungsschwankung < 5%
Pulsdauer 10 … 350 ns
Pulsfrequenz 1 … 1000 kHz
Abmessung Lasermodul 315 x 220 x 99 mm³
Umgebungstemperatur 0 °C … 40 C°
Kühlung Luft
Dimensions 400 x 400 x 1200 mm³ (Steuerung & Absaugung)

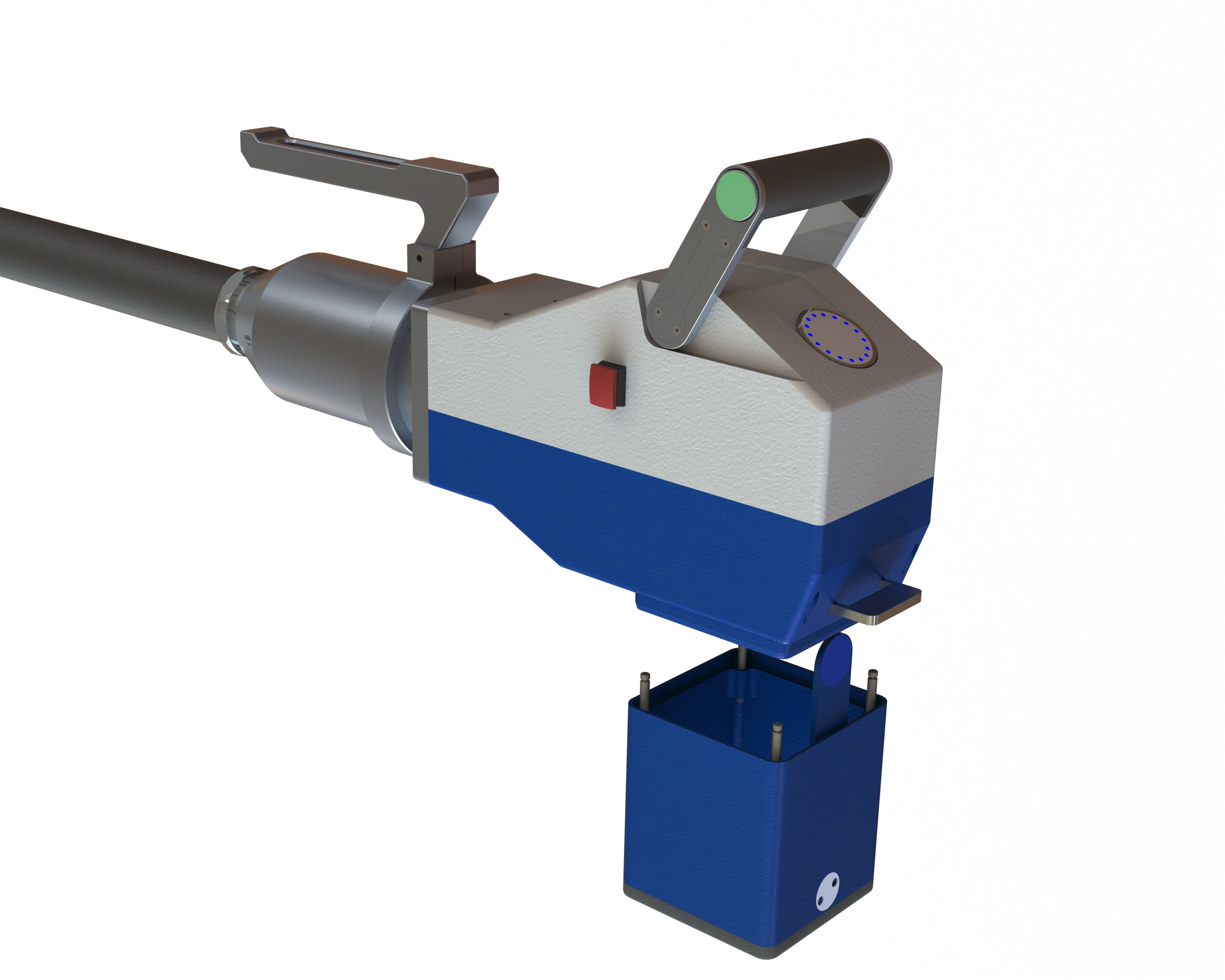

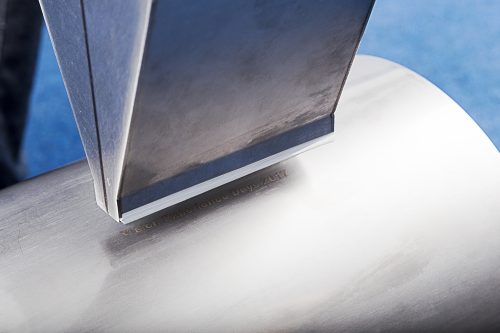

Auswechselbare Vorsätze

Je nach Kundenwunsch kann der Standardvorsatz zum Markieren ebener Flächen (110x110 mm²) gegen kundenspezifische, an die Werkstückgeometrie angepasste Vorsätze ausgetauscht werden.

Tischarbeitsstation

Tischarbeitsstation mit Z-Achse (150 mm mit Hub) für die schnelle Umrüstung zwischen stationärer und mobiler Bearbeitung

Drehachse mit Spannfutter

In Verbindung mit der Tischarbeitsstation kann eine Drehachse zur Bearbeitung von rotations-symmetrischen Werkstücken eingesetzt werden.

Handlesegerät

- robuste und hochleistungsfähige Barcode-Lesegeräte für industrielle Anwendungen - Einsatz modernster Technologien zum Lesen von 1-D und 2-D-Codes - zuverlässiges Lesen unabhängig von Größe, Qualität, Markierverfahren oder Oberfläche - Unterstützte Symbologien: 1-D: UPC/EAN/JAN, Codabar, Interleaved 2 aus 5, Code 39, Code 128, Code 93, PostNet, Planet Code, Australia 4-State, Japan 4-State, UPU 4- State, Pharmacode, GS1 DataBar 2-D: Data Matrix, QR- und MicroQR-Code

Kamerasystem

In-Sight@ Vision-Systeme - robuste, industrielle Bildverarbeitungssysteme mit Aufnahme- und Verarbeitungsraten in Hochgeschwindigkeit - geeignet zum Prüfen, Identifizieren und Führen von Teilen: - 1D/2D-Codeerkennung und Verifizierung - OCR-Schrifterkennung - Lage- und Teileerkennung sowie Teileinspektion - können aufgrund einer einfach zu bedienenden und leistungsfähigen Software sowie umfangreichen Bildverarbeitungsbibliotheken flexibel an die jeweilige Anwendung bzw. Aufgabenstellung angepasst werden - sind in zahlreichen Branchen der Standard für automatisiertes Prüfen und Sichern der
